热线电话:15098991508

新闻资讯

全国服务热线

0531-88691870

YBB00082005-2015注射剂瓶用铝盖性能测试方案

发布时间:2024-11-04人气:297

    在医药包装领域,铝盖因其优良的密封性和便于开启的特点而被广泛应用于各种药瓶的封口。其中,“开花断桥”设计是一种常见的铝盖开启方式,它通过特殊的结构设计使得铝盖在开启时沿预设的断裂线轻松分离,既保证了密封性又方便用户使用。

    “开花断桥”铝盖的设计灵感来源于植物花朵绽放的过程。这种设计在铝盖内部设置了一圈或多圈预刻的断裂线,当用户施加适当的扭矩或拉力时,铝盖会沿着这些断裂线整齐地裂开,形成类似花瓣的效果。这种设计不仅美观,更重要的是能够显著降低开启所需的力,提高用户体验。

    在我国,注射剂瓶用铝盖的生产和使用需遵循《药典》以及相关的 标准,如YBB00082005-2015《注射剂瓶用铝盖》等。标准对铝盖的材料、设计、性能指标等方面做出了明确规定,确保了铝盖产品的质量和安全性。YBB00082005标准适用于未经灭菌的注射剂瓶用铝盖,其中对注射剂瓶用铝盖的机械性能、开启力等给出了详细的要求和测试方法。

    [铝件材料机械性能]

    铝盖材料的抗拉强度应为130~180N/mm²,延伸率不得小于2.0%。

    抗拉强度系指在拉伸试验中,试验直至断裂为止,单位初始横截面上承受的更大 拉伸负荷。延伸率系指在拉伸试验中,试样断裂时,标线间距离的增加量与初始标距之比,以百分率表示。

    取同批号铝件片材适量,用宽度(b)为12.5mm原始标距(L)为50mm,平行长度(L)为75mm,过渡弧半径(r)至少为20mm的刀具裁成所示试样,在MED-M1医药包装性能测试仪上进行试验,试验速度为10mm/min±2mm/min。试样应在23℃±2℃、50%±5%相对湿度放置4小时以上,并在此条件下进行试验。


    [开启力]

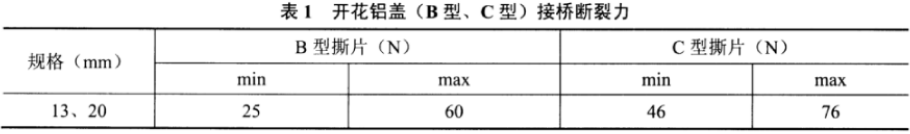

    (1)两接桥和三接桥开花(B型和C型)铝盖:取本品适量,放入套筒,以100mm/min±10mm/min的速度推进压头,使压头推动撕片,记录 接桥断裂时所需的更大 轴向力。两接桥(B型)和三接桥(C型)开花盖的接桥断力应符合表1规定。


    (2)撕开式(D型)铝盖:取本品适量,在同一径向平面内打两个孔(图4),固定一端,另一端与拉力机连接,以100mm/min±10mm/min的速度进行试验接桥断裂力( 接桥断所需的更大 力值)和全开力(沿刻线全部撕开所需的更大 力值)应符合表2中的规定,且应沿铝盖刻线撕下。


    注射剂瓶用铝盖的材料机械性能和开启力测试可选用米莱仪器生产的MED-M1医药包装性能测试仪,它精度优于0.5级,同时具备拉伸、压缩双重试验功能,采用滚珠丝杠,试验速度可随意调节;一键化操作,适用范围广,性价比高!


按检测项目
版权所有: 济南米莱仪器有限公司 备案号:鲁ICP备19023336号-1
在线客服
服务热线

服务热线

0531-88691870

微信咨询
返回顶部
